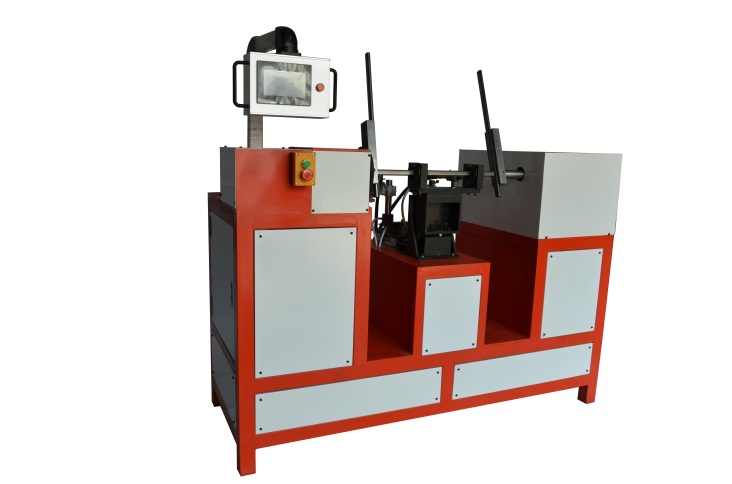

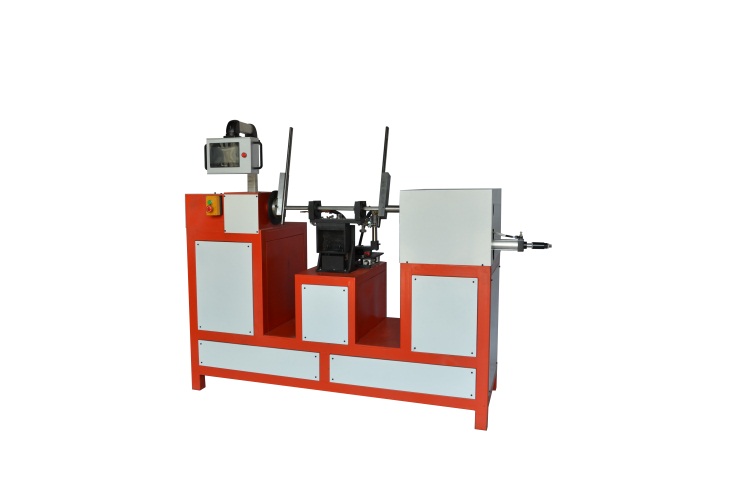

H型雙槍焊接機（含焊槍、底座、床頭箱及回轉驅動電機、工裝夾具、焊槍手動微調十字拖板、尾座、頂緊汽缸、電氣控制系統等）



1、主要參數：

控制電源：單相50HZ 220V 焊接電源：三相 50HZ 380V

焊接速度范圍：0.1~2rpm 焊槍微調范圍：Y、Z向各60mm

焊接電源：NB-500 適用焊絲：φ1.0~1.6mm



2、性能特點

本設備焊接主機采用臥式結構。主要由底座、床頭箱及回轉驅動電機、工裝夾具、焊槍手動微調十字拖板、尾座、頂緊汽缸、電氣控制系統構成。

1、底座床身機構對整套設備起支撐作用。采用槽鋼及鋼板等焊接后，再經過退火處理，然后進行高精度的機械加工，保證床頭箱回轉中和尾座的回轉中重合（同軸度φ0.5），從而保證焊接精度。托架機構為可調整以適應不同直徑、長度的工件。

2、床頭箱轉動裝置由電機通過減速機構驅動工件旋轉，調試系統采用無級調試，設有過流、過壓、過力矩保護，自我保護功能強大，可保證免維護使用；法蘭與轉動裝置相連，其端部為可拆式銅件，提供焊接接地。尾座采用車床結構，人工推動可沿軌道方向移動，以適應不同長度工件的焊接，采用螺釘鎖緊方式固定尾座。

3、工裝夾具可夾緊工件，同時可以滿足回轉軸心重合，以實現所有環焊縫焊接。

4、氣動系統采用ARTAC公司的氣動元件，具有穩定、可靠、平穩的性能。焊槍手動微調整機構用于焊前準備 ,焊槍手動微調整機構用于焊前準備，使焊槍對準焊縫位置。

5、本電氣控制系統采用進口PLC可編程控制器作為主控單元，操作界面采用工業用人機界面控制，具有直觀、操作簡單、人性化等優點；配套焊接主機、焊接電源等組成本專用焊接設備。該控制系統具有手動調整和自動焊接兩套控制功能，手動調整功能實現所有自動焊接前的準備調整動作和補焊功能。自動焊接功能實現焊接過程的自動完成。各個部分采用獨立的電源供電，隔離，控制精度高，動作可靠，穩定性好。本設備既可實現單槍自動焊接程序，也可實現雙槍自動焊接程序，同時實現焊接補焊功能。

6、工作程序：人工將工件放置在工件支撐架上→按“頂緊”鈕→頂緊汽缸自動將工件頂緊到位→按下“啟動”按鈕，兩把焊槍自動移動到焊接位置→焊接電源自動引燃電弧→回轉電機旋轉，開始按設定的焊接程序進行焊接→達到設定焊接角度和搭接量后，焊接電源自動熄弧，回轉電機停止旋轉→焊槍移開以方便上下工件、頂緊氣缸回到原位→人工卸下工件。
